Avaloirs de sol

Qu'est-ce qu'un caniveau de douche linéaire ?

Un caniveau de douche – également appelé évacuation linéaire ou drain linéaire – est un élément d'évacuation étroit et allongé qui traverse la douche en travers ou longe l'un de ses murs. Contrairement à un siphon de sol circulaire positionné au centre de la surface, le caniveau collecte l'eau le long d'une ligne et la dirige vers la canalisation d'évacuation via un siphon intégré en DN40.

L'avantage pratique décisif : le sol de la douche ne nécessite qu'une pente unidirectionnelle – l'eau s'écoule dans un seul sens vers le caniveau. Cela simplifie considérablement le travail de chape et permet l'utilisation de grands carreaux (60×60 cm, 60×120 cm et plus), qui peuvent être posés sans croisillons de joints gênants, car il n'est pas nécessaire de créer une pente en entonnoir sur plusieurs côtés.

La gamme : trois séries, trois couleurs, quatre longueurs

La gamme comprend quatre séries en trois couleurs :

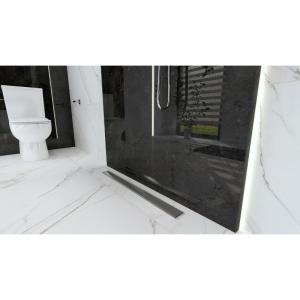

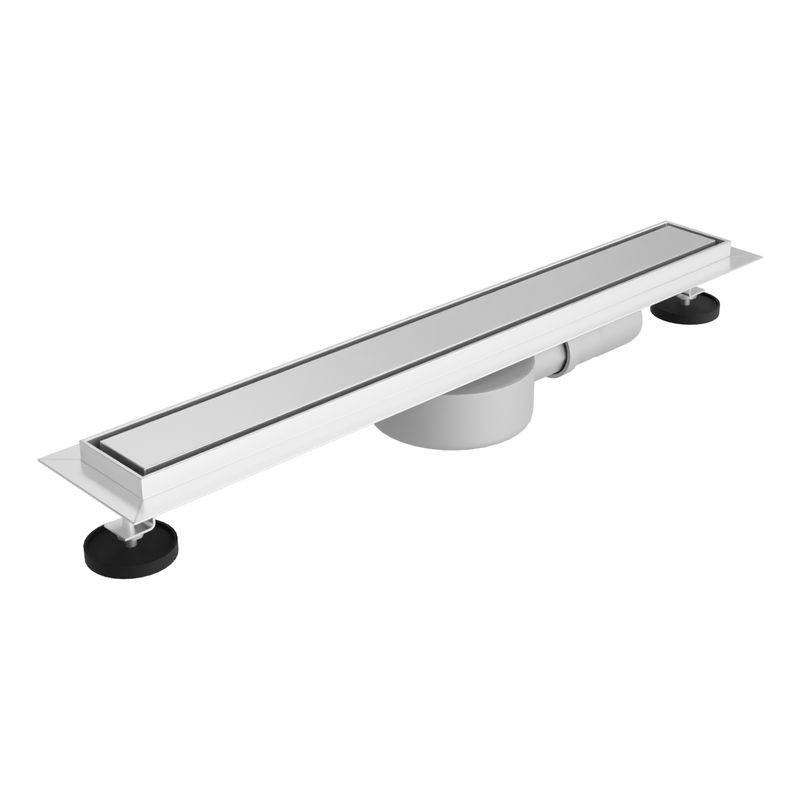

• PLATE (Blanc) – caniveau de douche classique avec grille blanche, s'intégrant parfaitement dans les douches carrelées en blanc. Débit 35 l/min, disponible en 600, 700, 800 et 900 mm.

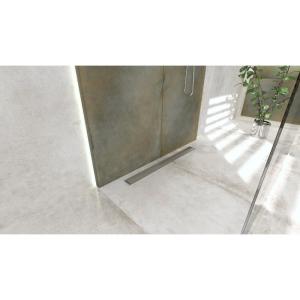

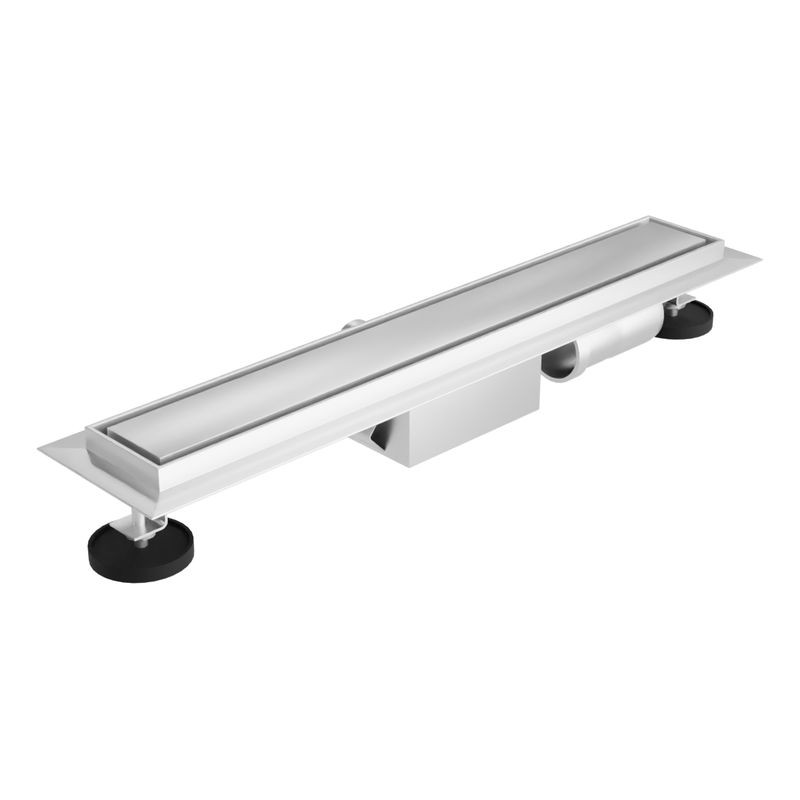

• PLATE STEEL (Inox brossé) – même construction avec grille en acier inoxydable. Durable, résistant à la corrosion, au design intemporel. Débit 35 l/min, disponible en 600, 700, 800 et 900 mm.

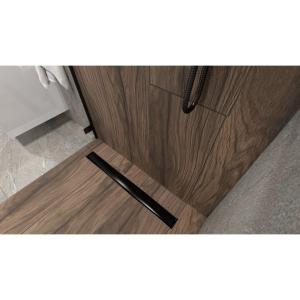

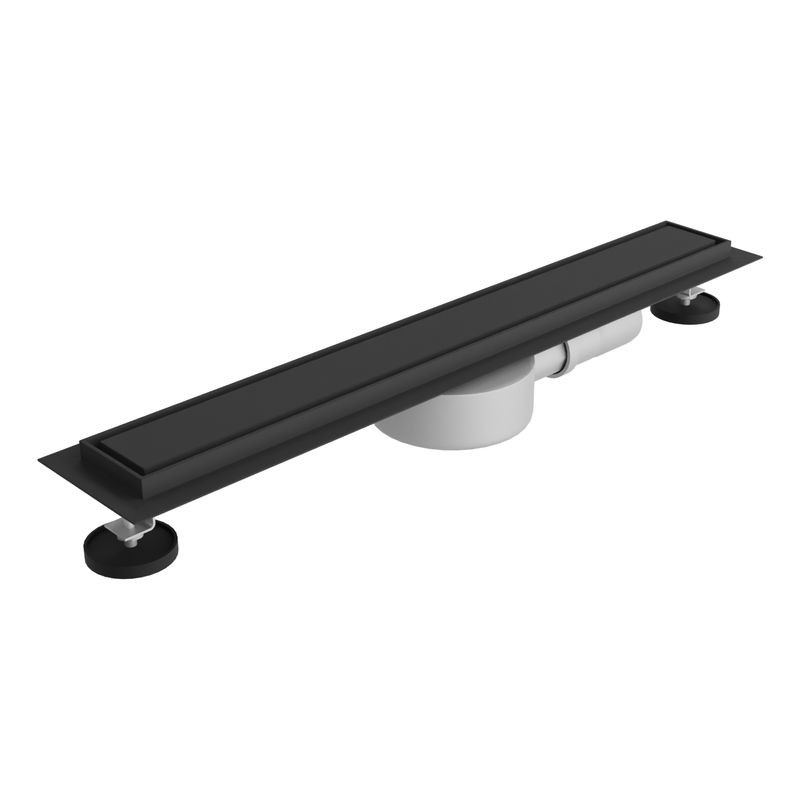

• PLATE BLACK (Noir) – version avec grille noire pour les salles de bains avec robinetterie et accessoires noirs. Débit 35 l/min, disponible en 600, 700, 800 et 900 mm.

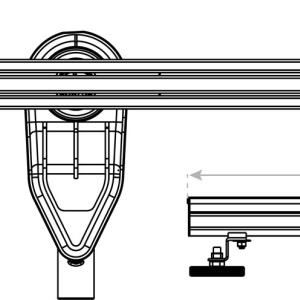

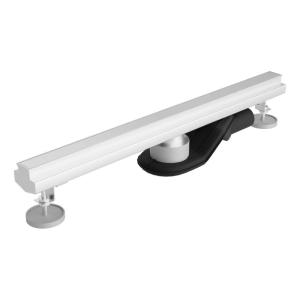

• LINEAR SLIM (Blanc) – série à profil particulièrement plat avec une profondeur d'encastrement réduite, idéale pour les rénovations avec une faible hauteur de sol disponible. Débit 25 l/min, disponible en 600, 700, 800 et 900 mm.

Tous les modèles disposent d'un raccordement d'évacuation DN40 et d'un siphon intégré qui empêche les odeurs des canalisations de remonter.

Profondeurs d'encastrement : 52, 62 et 73 mm

La profondeur d'encastrement est la dimension technique déterminante lors de la planification d'une douche à l'italienne. Elle indique à quelle profondeur le caniveau doit être encastré à partir du niveau fini du sol. Dans cet espace doivent être logés l'étanchéité, le mortier-colle, le carreau et le corps du caniveau.

• 52 mm de profondeur d'encastrement – pour les situations où la hauteur de sol disponible est particulièrement faible, notamment lors de rénovations où la chape ne peut pas être surélevée. La série LINEAR SLIM fonctionne avec cette profondeur d'encastrement.
• 62 mm de profondeur d'encastrement – dimension standard pour la plupart des constructions de douches à l'italienne dans les constructions neuves et les rénovations autrichiennes. Les séries PLATE et PLATE STEEL sont disponibles dans cette profondeur selon le modèle.
• 73 mm de profondeur d'encastrement – pour les constructions avec une plus grande hauteur de sol disponible, par exemple pour les receveurs de douche surélevés ou les chapes particulièrement épaisses.

Lors de la planification, il convient de noter que la profondeur d'encastrement minimale du modèle choisi, additionnée de l'épaisseur de l'étanchéité, du mortier-colle et du carreau, doit pouvoir être intégrée dans la hauteur de sol disponible. Les profondeurs d'encastrement exactes sont indiquées dans les détails du produit.

Débit : 25 et 35 l/min

Le débit du siphon intégré indique la quantité d'eau que le caniveau peut évacuer par minute.

• 35 l/min – standard pour les séries PLATE, PLATE STEEL et PLATE BLACK. Cela suffit pour la plupart des douches équipées d'une ou deux têtes de douche, y compris les grandes pommes de douche à effet pluie. Une pomme de douche à effet pluie consomme typiquement entre 15 et 25 litres par minute.
• 25 l/min – pour la série LINEAR SLIM. Tout à fait suffisant pour les douches normales équipées d'une seule tête de douche. Pour les très grandes pommes de douche à effet pluie ou plusieurs têtes de douche utilisées simultanément, la série PLATE à 35 l/min doit être choisie.

Intégration discrète par collage du carreau

Certains modèles de la gamme (identifiables grâce au filtre « Possibilité de coller un carrelage : Oui ») disposent d'un couvercle carrelable. La même tuile que celle posée sur le sol de la douche est collée dans le couvercle. Résultat : la caniveau disparaît presque totalement visuellement dans le sol — seule une fine fente reste visible, par laquelle l'eau s'écoule.

Cette solution est particulièrement intéressante pour les grands formats de carrelage, où le couvercle de la caniveau est composé du même matériau carrelé et produit un effet quasi sans joint. Le carrelage est découpé et collé sur place par le carreleur.

Position de la caniveau de douche : en bordure de mur ou au centre

La variante la plus courante et la plus discrète visuellement est la pose en bordure de mur — la caniveau longe directement une paroi de la douche. L'eau s'écoule vers la paroi, et le couvercle se retrouve au même niveau que le carrelage. Combinée à un couvercle carrelé, cette solution produit un effet extrêmement épuré.

La caniveau peut être posée au centre lorsque la canalisation d'évacuation se trouve au milieu de la surface de douche. Cela donne une image symétrique, mais nécessite une pente des deux côtés — la chape s'abaisse des deux côtés vers la caniveau.

À la transition vers le sol de la salle de bains (remplacement du seuil), la caniveau peut former la limite visuelle entre la zone de douche et le reste de la salle de bains, sans qu'un seuil soit nécessaire.

Pente et chape

Pour une douche à l'italienne fonctionnelle avec évacuation linéaire, la chape doit présenter une pente unilatérale d'au moins 1,5 à 2 %. Cela signifie que sur un mètre de longueur, la surface s'abaisse de 1,5 à 2 cm. Le chapiste respecte cette pente lors de la pose.

La pente unilatérale vers la caniveau constitue le principal avantage par rapport à un siphon de sol central, pour lequel la pente doit converger des quatre côtés vers le point central. Cela simplifie non seulement le travail de chape, mais permet également la pose de grands formats de carrelage avec un minimum de joints.

Étanchéité selon l'ÖNORM

En Autriche, les douches à l'italienne doivent être étanchéifiées conformément aux exigences de l'ÖNORM B 3407 (étanchéité dans la construction). La zone de sol de la douche ainsi que la zone murale jusqu'à une hauteur minimale de 15 cm (sur la paroi de douche jusqu'à la hauteur de la douchette de tête) doivent être munies d'une étanchéité appropriée.

La caniveau de douche doit être intégrée dans l'étanchéité dans les règles de l'art. Tous les modèles sont équipés de brides d'étanchéité, sur lesquelles l'étanchéité liquide ou la membrane d'étanchéité est raccordée. La réalisation de l'étanchéité doit être confiée à une entreprise spécialisée — une étanchéité mal exécutée est la cause la plus fréquente de dégâts des eaux sous les constructions de douche, qui ne deviennent souvent visibles qu'après plusieurs années.

Matériaux et surfaces

• Acier inoxydable (PLATE STEEL) — résistant à la corrosion, hygiénique et durablement stable. La surface brossée montre moins les rayures que l'acier poli et s'harmonise avec la robinetterie en inox.
• Blanc (PLATE, LINEAR SLIM) — couvercle laqué ou revêtu de plastique, qui s'intègre visuellement dans les douches carrelées en blanc. Se marie bien avec les sanitaires blancs et les carrelages clairs.
• Noir (PLATE BLACK) — pour les douches avec robinetterie noire, accessoires noirs ou carrelage sombre. Crée un contraste délibéré dans les salles de bains carrelées de couleur claire.

Nettoyage et entretien

Le couvercle de la caniveau peut être retiré sans outil ou en quelques gestes. En dessous se trouve le siphon avec filtre à cheveux intégré, qui retient les cheveux et les résidus et les empêche de pénétrer dans la canalisation d'évacuation.

Nettoyer le filtre à cheveux après chaque douche ou au moins une fois par semaine – le retirer, enlever les cheveux, rincer. Vérifier le siphon lui-même tous les quelques mois pour détecter les dépôts et le nettoyer si nécessaire. Nettoyer la grille avec un nettoyant doux et un chiffon doux ; pour l'inox, essuyer ensuite à sec pour éviter les traces d'eau. Dissoudre les dépôts calcaires avec de l'acide citrique dilué.

Choisir la bonne longueur

La longueur de la bonde de douche doit correspondre à la largeur de la surface de douche ou être légèrement inférieure. Les largeurs de douche courantes dans les salles de bains autrichiennes se situent entre 80 et 120 cm. Les modèles de la gamme couvrent les longueurs suivantes :

600 mm – pour les douches étroites à partir d'environ 80 cm de largeur ou lorsque la bonde doit être plus courte que la largeur de la douche. 700 mm – pour les douches standard de 80 à 90 cm. 800 mm – pour les douches à partir de 90 à 100 cm de largeur. 900 mm – pour les grandes douches à partir de 100 cm de largeur.

Le choix exact dépend de la largeur de la douche et de l'aspect souhaité. Une bonde correspondant exactement à la largeur offre le rendu le plus harmonieux ; une bonde plus courte est possible si la pente est adaptée en conséquence.

FAQ

Pourquoi choisir une bonde de douche plutôt qu'un siphon ponctuel ?

Une bonde de douche permet une pente unilatérale du sol, ce qui autorise l'utilisation de grands carreaux sans pente en entonnoir complexe sur plusieurs côtés. Visuellement, elle paraît plus moderne et moins encombrante qu'un siphon ponctuel central.

De quelle profondeur d'encastrement ai-je besoin ?

Cela dépend de la construction de votre plancher. Soustrayez de la hauteur de construction disponible l'épaisseur de l'étanchéité, du mortier-colle et du carrelage. Le reste est disponible pour le siphon. La série LINEAR SLIM nécessite 52 mm, la série PLATE 62 ou 73 mm selon le modèle.

Que signifie DN40 ?

DN40 désigne le diamètre nominal du raccordement d'évacuation – 40 mm. Tous les modèles de la gamme disposent de ce raccordement. La canalisation d'eaux usées existante sous la douche doit également être DN40 ou supérieur.

Puis-je coller un carreau dans la grille ?

Oui, pour certains modèles – le filtre « Possibilité de coller un carreau » indique quels modèles offrent cette option. Le carreau est découpé sur place par le carreleur et collé dans la grille.

Quelle est la différence entre PLATE STEEL et PLATE BLACK ?

Les deux séries ont le même corps de bonde et le même débit (35 l/min). PLATE STEEL dispose d'une grille en inox brossé, PLATE BLACK d'une grille noire. Le choix dépend de la couleur de la robinetterie et des accessoires de la salle de bains.

Dois-je installer la bonde moi-même ?

L'installation d'une bonde de douche fait partie de l'ensemble de la construction de la douche (chape, étanchéité, pose du carrelage) et doit être réalisée par un professionnel. En particulier, l'étanchéité selon la norme ÖNORM B 3407 est critique pour la sécurité et requiert une expertise professionnelle.

Comment nettoyer la bonde ?

Retirer la grille, nettoyer le filtre à cheveux, essuyer la grille avec un nettoyant doux et sécher. Enlever les traces de calcaire avec de l'acide citrique dilué. Nettoyer le filtre à cheveux chaque semaine.
